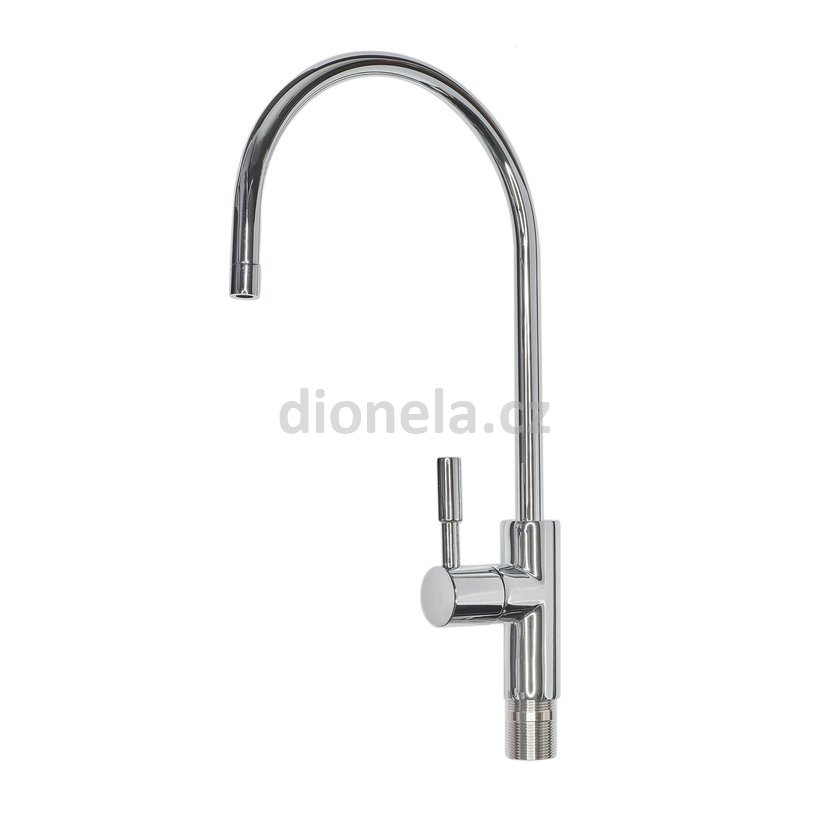

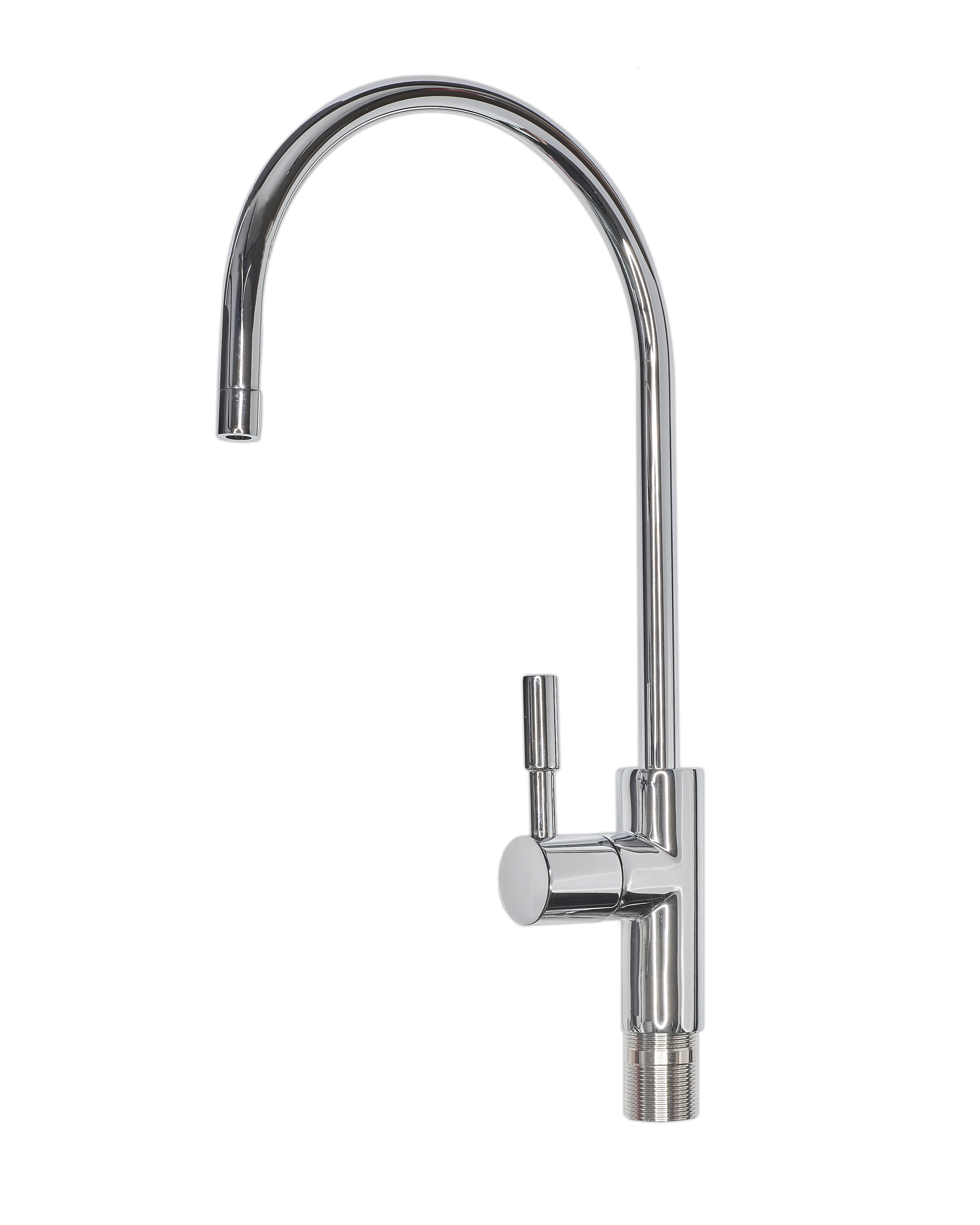

Přepínač P7ak v setu s kulatým nerezovým výtokovým raménkem - pro filtry pod kuch.linku

Přepínač jednoděrový s keramickou kartuší.

Připojení pod kuchyňskou linku je uskutečněno speciálním ventilem, který je multifunkční: slouží jak k připojení na tlakovou vodu, kterou přivádí do připojených filtračních členů, tak k přívodu upravené (filtrované) vody do výtoku. Filtrační členy jsou umístěny pod kuchyňskou linkou, ventil s výtokem na kuchyňské lince.

Technické údaje:

• Výška výtokového ramínka od desky je 290mm (vnější část ramínka)
• Šířka přepínače 205mm
• Otvor pro usazení ventilu 23mm
• Délka tlakových hadiček 1m
• Závit na konci tlakové hadičky 3/8"
• Povrchová úprava pochromování lesklé, matné
• Výtokové raménko v setu z nerezu

Obsah balení přepínače P7ak:

• 1x ventil s výtokovým raménkem vč. 3 tlakových hadiček (délka každé hadičky je 1m), na jedné tlakové hadičce je upevněná matice se závitem 3/8" (vše spojeno v jeden kus, výtokové raménko lze tlakem nahoru vysunout, zde jsou 3 těsnění, která se dají vyměnit)
• 1x nerezové výtokové raménko s těsněním
• 1x horní krytka (vnější průměr 47mm)
• 1x černé těsnění pod kuch. linku nebo dřez
• 1x kovová podložka vnější průměr 44mm
• 1x zubatá podložka
• 1x matice
• 1x Tkus (odklonění vody z rohového ventilu)
• 1x kulový ventil na omezení průtoku (sníží průtok filtrem, nesníží tlak vody)
• 1x trubička (není vždy, podle skladové dostupnosti, buď budete mít Tkus s převlečnou maticí, pak potřeba trubičky odpadá nebo budete mít trubičku, která slouží pro propojení Tkusu a rohového ventilu pod Vaší kuchyňskou linkou)

(Pořadí podložek a těsnění: na kuch. lince je krytka, pod kuchyňskou linkou nebo dřezem je jako první černé těsnění, dále kovová podložka, zubatá podložka a jako poslední matice, kterou dotahujete ventil, aby se na kuch. lince nehýbal.)

Šikovná informace pro montáž:

Po usazení ventilu na kuchyňské lince začněte nejdřív s montáží kulového ventilu s Tkusem na hadičku, která má na konci matici. Matice není převlečná, nedá se s ní otáčet, až po dotažení kulového ventilu k matici vsuňte do rohového ventilu ve Vaší kuchyni.

Poznámka: Pod vodovodním tlakem je pouze připojení tlakové vody do ventilu, připojené filtrační zařízení je pod tlakem pouze v době funkce (při filtraci). Všechny součásti Dionely snesou tlak 10 atmosfér, přesto však nedoporučujeme zapojovat Dionelu do stálého tlaku vody.
