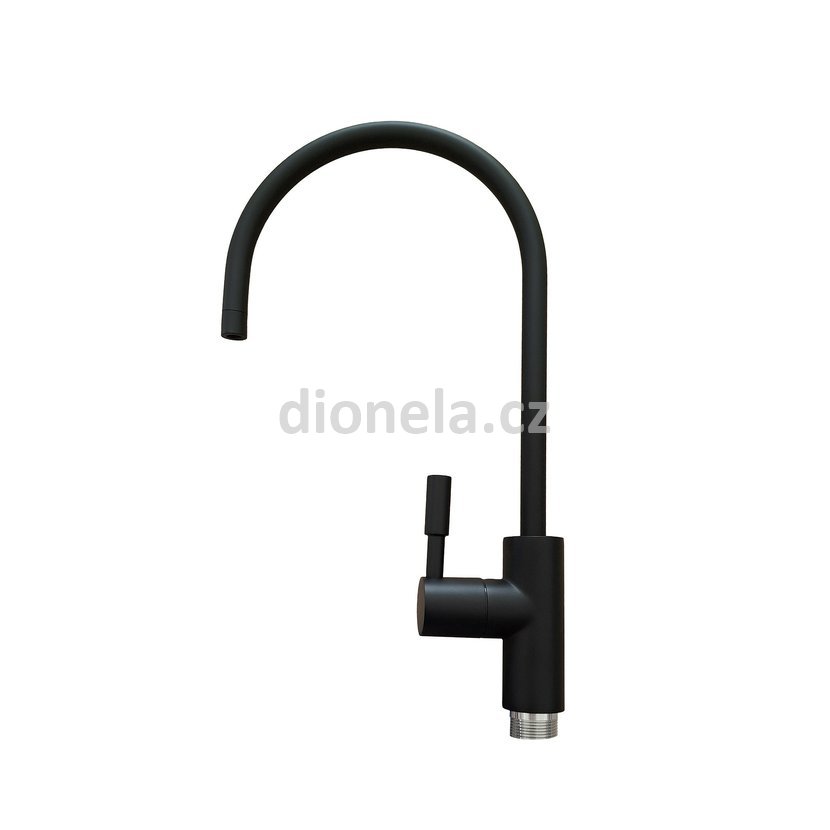

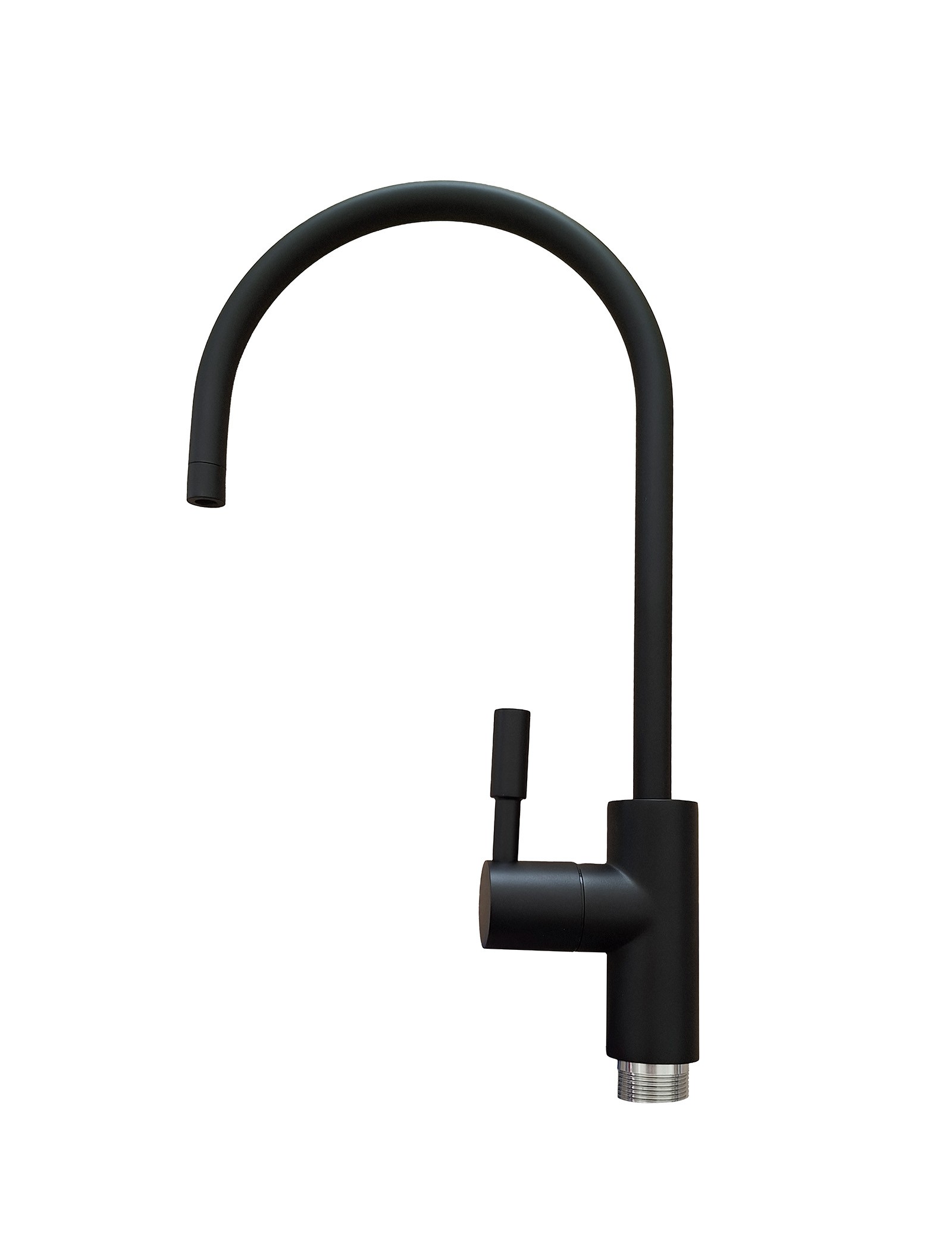

Přepínač jednoděrový.

Připojení pod kuchyňskou linku je uskutečněno speciálním ventilem, který je multifunkční: slouží jak k připojení na tlakovou vodu, kterou přivádí do připojených filtračních členů, tak k přívodu upravené (filtrované) vody do výtoku. Filtrační členy jsou umístěny pod kuchyňskou linkou, ventil s výtokem na kuchyňské lince.

Technické údaje:

• Výška výtokového ramínka od desky je 290mm (vnější část ramínka)

• Šířka přepínače 205mm

• Otvor pro usazení ventilu 23mm

• Délka tlakových hadiček 1m

• Závit na konci tlakové hadičky 3/8"



  Obsah balení přepínače P7ak:





  • 1x ventil s výtokovým raménkem vč. 3 tlakových hadiček (délka každé hadičky je 1m), na jedné tlakové hadičce je upevněná matice se závitem 3/8" (vše spojeno v jeden kus, výtokové raménko lze tlakem nahoru vysunout, zde jsou 3 těsnění, která se dají vyměnit)

  • 1x horní krytka (vnější průměr 47mm)

  • 1x černé těsnění pod kuch. linku nebo dřez

  • 1x kovová podložka vnější průměr 44mm

  • 1x zubatá podložka

  • 1x matice

  • 1x Tkus (odklonění vody z rohového ventilu)

  • 1x kulový ventil na omezení průtoku (sníží průtok filtrem, nesníží tlak vody)

  • 1x trubička (není vždy, podle skladové dostupnosti, buď budete mít Tkus s převlečnou maticí, pak potřeba trubičky odpadá nebo budete mít trubičku, která slouží pro propojení Tkusu a rohového ventilu pod Vaší kuchyňskou linkou)



  (Pořadí podložek a těsnění: na kuch. lince je krytka, pod kuchyňskou linkou nebo dřezem je jako první černé těsnění, dále kovová podložka, zubatá podložka a jako poslední matice, kterou dotahujete ventil, aby se na kuch. lince nehýbal.)




  Šikovná informace pro montáž:




  Po usazení ventilu na kuchyňské lince začněte nejdřív s montáží kulového ventilu s Tkusem na hadičku, která má na konci matici. Matice není převlečná, nedá se s ní otáčet, až po dotažení kulového ventilu k matici vsuňte do rohového ventilu ve Vaší kuchyni.




  Poznámka: Pod vodovodním tlakem je pouze připojení tlakové vody do ventilu, připojené filtrační zařízení je pod tlakem pouze v době funkce (při filtraci). Všechny součásti Dionely snesou tlak 10 atmosfér, přesto však nedoporučujeme zapojovat Dionelu do stálého tlaku vody.
